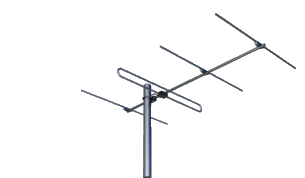

HOME MADE YAGI FOR SIX METERS

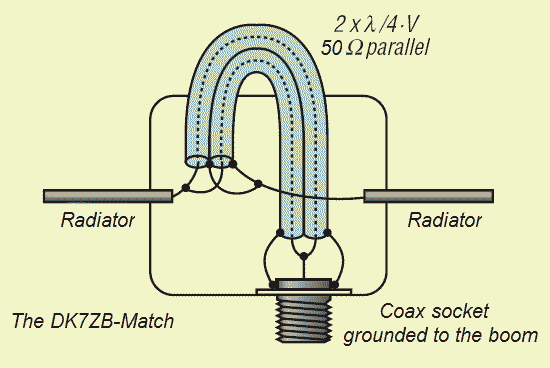

3 Elementi yagi 50 mhz 12.5ohm  by dk7zb antenna project

Delta loop Mono 50mhz

Delta loop Monoelemento x i 6m

Idea pazza fuoristagione x 50 Mhz



Materiale occorente

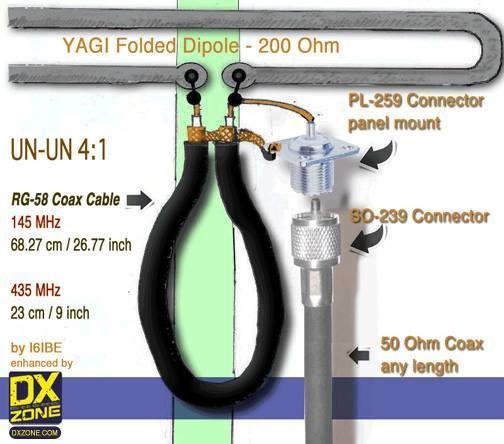

99cm di rg59 a 75 Ohm o cavo TV di buona qualita' come adattatore d'impedenza  a quarto d'onda

Lambda quarti x fattore di velocita' del cavo

2 canne da pesca in fibra da 3m con l'utima parte assente

6m e 10 di filo unipolare da 1,5mmq

un PL 259 da pannello

una scatola da elettricista x impianti esterni

una mensola in ferro a 90°

viti e dadi in acciaio 2 farfalle e capicorda .



Test del 27 novembre 2011 .

montata a circa 4 m dal terreno , Ros rilevato 1:1,3 buono sul MFJ 269

2 collegamenti con amici della vicina Lombardia col mio fido 817 e 5Watt direi che non mi posso lamentare dei risultati ottenuti .





Dipolo Portatile monobanda 20m

Con un po' di materiale fermo in garage .

un Balun BU 50 Della Diamond

2 stili ECO /m  x i 20m

2 raccordi M8



RISULTATI DEI TEST

Ros accettabile 1: 3 1:5  ma la banda passante e' molto stretta 50/70 khz bisogna regolare parecchie volte i cimini degli stili



Devo dire che non mi immaginavo funzionasse ( grazie anche alla propagazione ) ho collegato con l'817  A61LL con 5Watt , una stazione russa e una polacca .

Che dire anche la fuffa puo' venir buona

Ciao
